ไม้กั้นรถยนต์ Hikvision DS-TMG420-X series รุ่น DS-TMG420 ออกแบบโครงสร้างแบบแกนเครื่องรวม เพิ่มความเสถียรและประสิทธิภาพการทำงานด้วยชุดเฟืองแบบขนาน แข็งแรงทนทานด้วยเฟืองเหล็กกล้าคาร์บอนผ่านกระบวนการชุบแข็ง ทนต่อแรงกระแทกและการสึกหรอ ใช้มอเตอร์ DC Brushless ขนาดเล็ก เสียงเงียบ แรงบิดสูง ควบคุมการทำงานแม่นยำแบบอัจฉริยะ รองรับระบบดีดกลับเมื่อพบสิ่งกีดขวางและโหมดเปิดก่อน ปิดทีหลัง ควบคุมการทำงานแบบปรับความถี่ไฟฟ้า DC Variable Frequency ช่วยให้เปิดไม้กั้นเร็วและปิดนุ่มนวล รองรับการบันทึกเหตุการณ์เพื่อตรวจสอบย้อนหลัง รองรับโหมดป้องกันไม้กั้นตกหลากหลายรูปแบบทั้งอินฟราเรด เครื่องตรวจจับรถ และเรดาร์ แสดงรหัสข้อผิดพลาดผ่านหน้าจอ ช่วยให้ตรวจสอบและบำรุงรักษาได้รวดเร็ว รองรับการเปิดไม้กั้นแบบแมนนวลเมื่อไฟดับ และตั้งเวลาปิดอัตโนมัติได้ รองรับการเปิดไม้กั้นอัตโนมัติเมื่อไฟดับเพื่อรองรับรถฉุกเฉิน (อุปกรณ์เสริม) เหมาะสำหรับติดตั้งระบบควบคุมทางเข้าออกลานจอดรถและพื้นที่รักษาความปลอดภัย

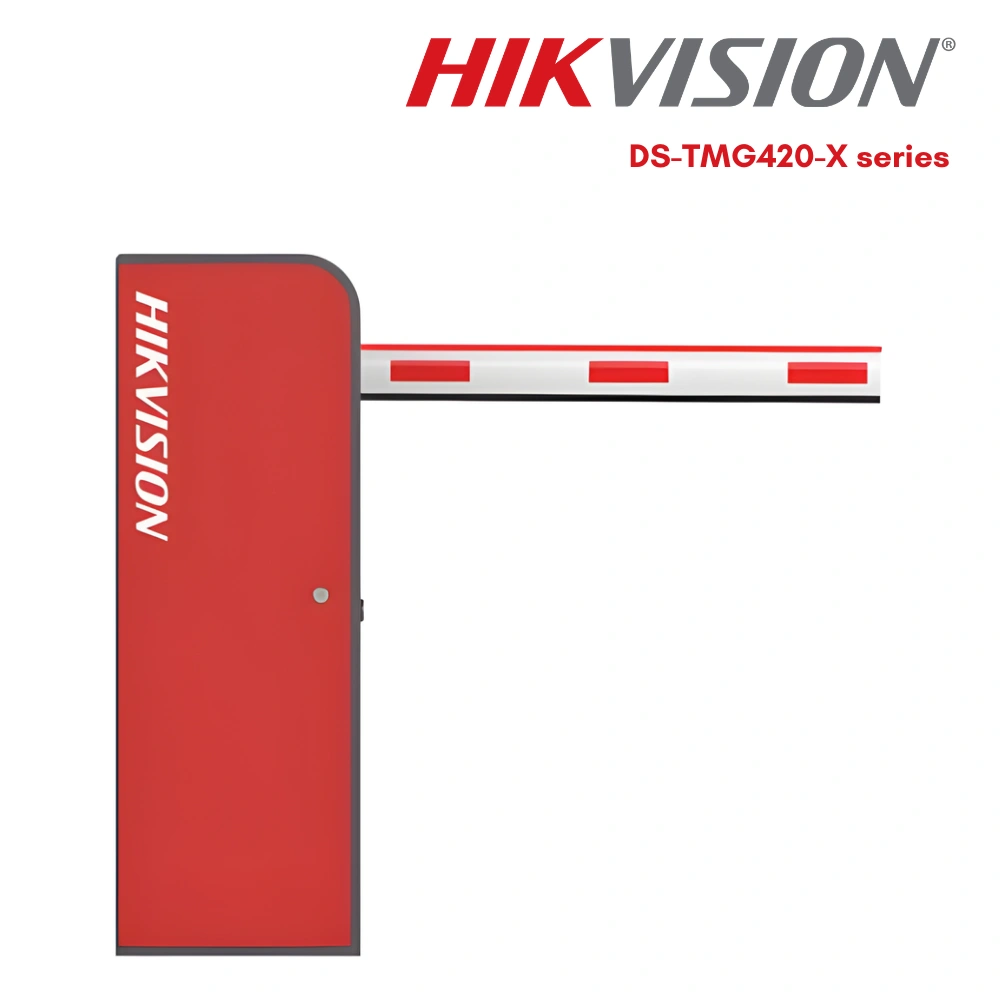

Hikvision Barrier gates with straight boom pole
- Adopts integrated machine core. Parallel gear decelerates linkage arm transmission to ensure stability and efficiency.
- Supports convenient side installation with compact structure.
- Adopts quenching process for carbon steel gear to realize wear-resistant and impact-resistant functions and extend product life.
- Adopts small DC brushless motor with low noise to increase output torque and realize precise intelligent control.
- Supports rebound for obstacle and opening priority.
- Adopts DC variable frequency control to enable smooth operation with fast boom pole opening and slow boom pole closing.
- Supports event log to enable convenient monitoring.
- Supports multiple anti-fall modes such as IR, vehicle detectors, and radars.
- Supports fault code detection on the nixie tube, log record, and abundant status indicating. Based on the fault code displayed on the nixie tube, you can realize quickly problems locating and maintenance.
- Supports manually opening boom pole. You can turn hand wheel to keep barrier gate opening during power cutoff.
- Delayed boom pole closing (10 s delay time by default). Supports 99 shifts (initial status 2 s, 2 s gap between each shift).
- Supports auto boom pole opening during power cutoff. The barrier gate can open automatically to allow fire trucks in (optional components required).
Barrier Housing | |
|---|---|
| Barrier Housing Material | SGCC |
| Barrier Housing Thickness | 1.5 mm |
| Barrier Housing Door Thickness | 1.2 mm |
| Barrier Housing Color | Iron gray |
| Barrier Housing Door Color | Orange red |
| Boom Pole Installation Height | 885 mm |
| Body Indicators | DS-TMG420, DS-TMG420-L, DS-TMG420-R: no body indicator DS-TMG420/B, DS-TMG420-L/B, DS-TMG420-R/B, DS-TMG420/A/B, DS-TMG420-L/A/B, DS-TMG420-R/A/B: with body indicator — Green: arrow indicator / Red: prohibition indicator |
Barrier Gate General | |
| Rising Speed | 3m octagonal & anti-collision round: 2s 4m octagonal & anti-collision round: 3s 6m octagonal: 5s |
| Falling Speed | 3m octagonal & anti-collision round: 2s 4m octagonal & anti-collision round: 3s 6m octagonal: 5s |
| Boom Pole Direction | DS-TMG420, DS-TMG420/B, DS-TMG420/A/B: Right (default, switchable) DS-TMG420-L/B, DS-TMG420-L/A/B: Left DS-TMG420-R/B, DS-TMG420-R/A/B: Right |
| Motor Type | DC brushless motor |
| Matched Boom Pole Type | Cylinder boom pole: 1–4 m (anti-collision) Octagonal boom pole: 1–6 m Octagonal telescopic boom pole: 4–6 m Boom pole ≥ 5 m: with spindle rod |
| Boom Pole Falling Delay | 10 s default (configurable), min. 2 s |
| Number of Cycles | 5,000,000 |
| Consumption | DS-TMG420 / L / R: Max. 125 W DS-TMG420/B / L/B / R/B: Max. 139 W DS-TMG420/A/B / L/A/B / R/A/B: Max. 155 W |
| Temperature & Humidity | Temperature: -30 °C to 60 °C, Humidity ≤ 90% |
| Rising Boom Pole for Poweroff | Optional, not supported by default |
| Working Voltage | 220 VAC |
Barrier Gate | |
| Duty Cycle | 100% |
| Interface | RS-485: 1 group Rising to Limit: 1 group Falling to Limit: 1 group Open: 1 group Close: 1 group Stop: 1 group IR / Vehicle Detector / Radar: 1 group Traffic Signal Light: 1 group (external power supply required, max 220 VAC) |
Boom Pole | |
| Boom Pole Color | White background with red bar |
| Boom Pole Material | AL6061 |
| Boom Pole Weight | 2m octagonal: 2.5 ±0.3 kg 3m octagonal: 2.8 ±0.3 kg 4m octagonal: 3.45 ±0.3 kg 5m octagonal: 5.9 ±0.3 kg 6m octagonal: 6.8 ±0.3 kg 3m LED: 3.4 ±0.3 kg 4m LED: 4.4 ±0.3 kg 4m telescopic: 4.42 ±0.3 kg 5m telescopic: 4.85 ±0.3 kg 6m telescopic: 5.65 ±0.3 kg 2m anti-collision round: 2.5 ±0.3 kg 3m anti-collision round: 3.5 ±0.3 kg 4m anti-collision round: 4.5 ±0.3 kg |
Protection & Environment | |
| Environment | ROHS |
| Protection | IP54, IK09 |
Package | |
| Barrier Housing Dimensions (L × W × H) | 1060 × 370 × 262 mm |
| Body Weight | 43 ± 3 kg |
| Body Dimensions (with Package, Without Boom Pole) | 1266 × 504 × 626 mm |
| Body Weight (with Package, Without Boom Pole) | 47 ± 3 kg |
